Сегодня мы детально рассмотрим процесс сборки системного блока. И попробуем вместе с Вами получить из набора «собери сам», готовый системный блок. Обратите внимание, что если Вы решили самостоятельно собрать компьютер прочтите сначала все до конца, и только потом начинайте сборку.
![]() | ![]() |
Многие думают, что это «темный лес», но на самом деле все очень просто, итак, что мы имеем..
- Корпус – Miditower Foxconn «TSAA-699», ATX, с блоком питания мощностью в 500Вт;
- Материнскую плату – ASUS (Socket 115x) «P8H61/USB3 R2.0» (iH61, 2xDDR3, SATA II, PCI-E, SB, 1Гбит LAN, USB2.0, USB3.0, ATX);
- Центральный процессор – Intel «Core i5-3330» (3.00ГГц, 4×256КБ+6МБ, EM64T, GPU) Socket1155;
- Кулер для процессора – Socket115x GlacialTech «GlacialStars IceHut 1150 Silent (E)»;
- Видеокарту – PCI-E 1024МБ Gainward «GeForce GT 630» 2715 (GeForce GT 630, DDR3, D-Sub, DVI, HDMI);
- Оперативную память – 2×8ГБ DDR3 SDRAM Corsair «Value Select» CMV16GX3M2A1333C9 (PC10600, 1333МГц, CL9);
- Жесткий диск – 1000ГБ Western Digital «Caviar Blue WD10EZEX», 7200об./мин., 64МБ (SATA III);
- Кулер для жесткого диска – Scythe «Ita Kaze SCIT-1000»;
Для сборки компьютера нам потребуется:
- Крестовая отвертка;
Первым делом необходимо все вытащить из упаковки, при этом помните, что детали компьютера – очень хрупки, с ними нужно обращаться очень осторожно!
У разных сборщиков свои методы, но все они, как правило, продиктованы личным опытом, например, мы предпочитаем сначала установить процессор, кулер для процессора и оперативную память на материнскую плату и только потом монтироваться все это в системный блок. Некоторые сначала монтирую в системный блок, а потом устанавливают детали – по сути разницы нет, но в большинстве случаев внутренне пространство системного блока очень ограничено, и поэтому довольно сложно производить монтаж внутри корпуса.
Итак, первый этап откручиваем два винта на задней панели системного блока (нас интересует панель справа), сдвигаем крышку чуть назад и снимаем ее. Она нам пригодится только на финальном этапе.
![Системный блок открытый Системный блок открытый](/upload/medialibrary/544/54416ac49d59f29d2bc40e82fed876da.png)
Далее берем материнскую плату, кладем ее на чистую, ровную поверхность и сразу подготавливаем все необходимые нам детали – процессор (ВНИМАНИЕ! Не кладите процессор не на что кроме фирменной подложки), кулер для процессора (ВНИМАНИЕ! Не снимайте защитный экран с кулера, до непосредственной установки на процессор), оперативную память.
![Детали для системного блока Детали для системного блока](/upload/medialibrary/8e7/8e746cb8f97574f2ec4a58d080060ce6.png)
Открываем крепеж сокета на материнской плате и убираем защитный кожух.
![Детали для системного блока - открытый сокет на материнской плате Детали для системного блока - открытый сокет на материнской плате](/upload/medialibrary/1c8/1c8ddfc8161896c6bd516d8f3ff0c663.png)
Устанавливаем процессор, обратите внимание на процессоре и на материнской плате должны совпасть «стрелочки» в углах, это сделано производителями намеренно, чтобы случайно не установить процессор не правильно. После совмещения, защелкните крепеж – тем самым плонто прижав процессор к материнской плате.
![Детали для системного блока, процессор установлен на материнскую плату Детали для системного блока, процессор установлен на материнскую плату](/upload/medialibrary/76b/76bf346256c1e3ae3c5540b90b4a642e.png)
Снимаем защитный экран с кулера для процессора, при этом если его перевернете, то в месте соприкосновения с процессором Вы увидите серое вещество – это термопаста, или другими словами теплопроводящее вещество, служащие для улучшения теплообмена между процессором и его кулером.
![Термопаста на кулере для процессора Термопаста на кулере для процессора](/upload/medialibrary/795/7950f297ccb04c6569a974503a43682d.png)

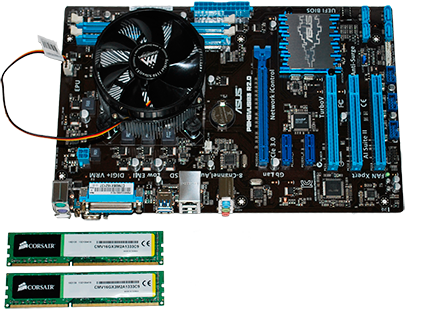

После размещения кулера на процессоре, необходимо его зафиксировать – в нашем случае для этого есть четыре «ножки – распорки». Распорки проникают в специальные отверстия в материнской плате, и после поворота стержня, «ножки» расходятся, тем самым не давая кулеру свободно двигаться (обратите внимание, что кулер должен плотно прилегать к процессору, в противном случае возможен перегрев и как следствием выход процессора из строя!). После фиксации кулера, его необходимо подключить, разъем подключения находится неподалеку – около него написано «CPU FAN».
![Детали для системного блока, кулер установлен на материнскую плату Детали для системного блока, кулер установлен на материнскую плату](/upload/medialibrary/ba5/ba599bf0642007e83074beefb03665cc.png)
Теперь необходимо вставить в материнскую плату оперативную память, разъем для нее находятся в непосредственной близости (в нашем случае за процессором). Для установки памяти необходимо раздвинуть фиксаторы, и вставить плату, то автоматического защелкивания фиксаторов, если они не защелкнулись сами, значит, вы не достаточно сильно надавили или же уже что-то повредили (обратите внимание, что оперативную память можно вставить только одной стороной – выбор очевиден, так как разъемы имеют характерные размеры).
![Оперативная память, кулер для процессора, материнская плата Оперативная память, кулер для процессора, материнская плата](/upload/medialibrary/b28/b28b0ce50ea89da8750ca4a43c9398fd.png)
![Оперативная память, кулер для процессора, материнская плата Оперативная память, кулер для процессора, материнская плата](/upload/medialibrary/ad1/ad185e35d32ca287f5a82da2c6bd6246.png)
Собственно основные работы с монтажом устройство на материнскую плату завершены. Теперь вернемся к нашему корпусу. Из комплекта материнской платы достаем планку на заднюю панель корпуса, которая будет предотвращать попадание грязи вовнутрь системного блока.
![Заглушка на заднюю панель корпуса Заглушка на заднюю панель корпуса](/upload/medialibrary/9b2/9b2c321d9fb08ebd72254e1e4951d371.png)
Устанавливаем заглушку, при этом сразу посмотрите, как она должна правильно «лежать». Сделать это можно совместив гнезда на планке с портами материнской платы. Монтируется заглушки с внутренней части корпуса.
После установки заглушки переходим к установке материнской платы. Для этого помещаем ее в корпус, портами направляем к нашей заглушке. Внимательно совмещаем все порты, если это удалось, значит, плату разместили корректно.
![Не прикрученная материнская плата к корпусу Не прикрученная материнская плата к корпусу](/upload/medialibrary/7c0/7c01a37645a2a07db060a2b62dc9e144.png)
Теперь необходимо прикрутить материнскую плату к стенке корпуса, прикручивайте болты аккуратно, при этом сразу не затягивайте, а наживите все болты. После чего их можно слегка протянуть (помните, усилия здесь не требуются, достаточно, того, что материнская плата будет плотно «сидеть»).
![Прикрученная материнская плата к корпусу Прикрученная материнская плата к корпусу](/upload/medialibrary/e5a/e5af1426482b345f328eed542ff2d688.png)
Теперь можно приступить к монтажу видеокарты. Тут все просто, сначала примеряемся (к единственному подходящему порту). На задней панели нужно «выломать» планку для установки платы (при этом помним, что у нас в руках хрупкая электроника, и сила тут не нужна – опять же в нашем случае на задней панели корпуса нужно открутить болт, который удерживает планки о случайного «выпадения»).
Аккуратно устанавливаем плату, до автоматического защелкивания крепления, после чего прикручиваем фиксирующую планку на место.
![Выломана планка на задней панели системного блока Выломана планка на задней панели системного блока](/upload/medialibrary/808/808d9173f69c42b47fd82cc46efcd696.png)
![Видеокарта установлена в системный блок (в разъем материнской платы) Видеокарта установлена в системный блок (в разъем материнской платы)](/upload/medialibrary/670/67078b909a80936f348dbbd3335ae3f7.png)
Теперь переходим к двум последним деталям – жесткий диск и его кулер. Сначала прикручиваем кулер к диску, с нижней стороны (там, где видна плата). Так как у нас корпус не рассчитан на дополнительное охлаждение жесткого диска, пришлось немного отогнуть направляющие – по сути, он занял у нас свое место и место Floppy дисковода (которые фактически не используются). Затем диск необходимо разместить в корпусе и прикрутить с обеих сторон в общей сложности четырьмя винтами.
![Жесткий диск смонтирован в корпус Жесткий диск смонтирован в корпус](/upload/medialibrary/df5/df5b3df971ecf7348a689626be9ff5f1.png)
По сути все, – все самое легкое позади, теперь осталось самое сложное. Переходим к подключению всех устройств. Подключить кнопки и диоды на передней панели – пожалуй, самое сложное, так как здесь не обойтись без инструкции на материнскую плату – нужно внимательно изучить инструкцию и только после этого производить подключение! В целом же из подключаемого нужно сделать следующее:
- Подключить основное питание материнской платы (самый широкий штекер);
- Подключить дополнительно питание материнской платы (четырех контактный разъем возле процессора);
- Подключить кнопки, диоды и при наличии порты на передней панели;
- Подключить питание жесткого диска;
- Соединить порта SATA-1 с жестким диском;
- Установить переходник, для подключения питания кулера жесткого диска;
- Подключить вентилятор, расположенный на корпусе к соответствующему разъему материнской платы.
![Подключены все провода в системном блоке Подключены все провода в системном блоке](/upload/medialibrary/aa1/aa17c9503f122eedbe25859d0f9c05a0.png)
Используя стяжки, аккуратно распределить провода внутри корпуса, чтобы они не соприкасались с подвижными и горячими деталями системного блока.
![Собранный системный блок изнутри (провода стянуты стяжками) Собранный системный блок изнутри (провода стянуты стяжками)](/upload/medialibrary/109/1098b157200b8d43c8aa2707008af9d5.png)
Закрываем боковую панель корпуса, прикручиваем ее двумя винтами.
Все компьютер готов к использованию.
УПС, правда операционной системы на нем пока нет, но это совсем другая история, о которой мы расскажем в следующих обзорах.
