Сборка системного блока – фотоотчет

Сегодня мы детально рассмотрим процесс сборки системного блока. И попробуем вместе с Вами получить из набора «собери сам», готовый системный блок. Обратите внимание, что если Вы решили самостоятельно собрать компьютер прочтите сначала все до конца, и только потом начинайте сборку.

Комплектующие компьютера

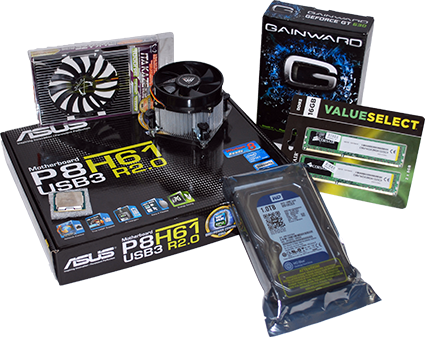

Многие думают, что это «темный лес», но на самом деле все очень просто, итак, что мы имеем..

  1. Корпус – Miditower Foxconn «TSAA-699», ATX, с блоком питания мощностью в 500Вт;
  2. Материнскую плату – ASUS (Socket 115x) «P8H61/USB3 R2.0» (iH61, 2xDDR3, SATA II, PCI-E, SB, 1Гбит LAN, USB2.0, USB3.0, ATX);
  3. Центральный процессор – Intel «Core i5-3330» (3.00ГГц, 4×256КБ+6МБ, EM64T, GPU) Socket1155;
  4. Кулер для процессора – Socket115x GlacialTech «GlacialStars IceHut 1150 Silent (E)»;
  5. Видеокарту – PCI-E 1024МБ Gainward «GeForce GT 630» 2715 (GeForce GT 630, DDR3, D-Sub, DVI, HDMI);
  6. Оперативную память – 2×8ГБ DDR3 SDRAM Corsair «Value Select» CMV16GX3M2A1333C9 (PC10600, 1333МГц, CL9);
  7. Жесткий диск – 1000ГБ Western Digital «Caviar Blue WD10EZEX», 7200об./мин., 64МБ (SATA III);
  8. Кулер для жесткого диска – Scythe «Ita Kaze SCIT-1000»;

Для сборки компьютера нам потребуется:

  1. Крестовая отвертка;

Первым делом необходимо все вытащить из упаковки, при этом помните, что детали компьютера – очень хрупки, с ними нужно обращаться очень осторожно!

У разных сборщиков свои методы, но все они, как правило, продиктованы личным опытом, например, мы предпочитаем сначала установить процессор, кулер для процессора и оперативную память на материнскую плату и только потом монтироваться все это в системный блок. Некоторые сначала монтирую в системный блок, а потом устанавливают детали – по сути разницы нет, но в большинстве случаев внутренне пространство системного блока очень ограничено, и поэтому довольно сложно производить монтаж внутри корпуса.

Итак, первый этап откручиваем два винта на задней панели системного блока (нас интересует панель справа), сдвигаем крышку чуть назад и снимаем ее. Она нам пригодится только на финальном этапе.

Далее берем материнскую плату, кладем ее на чистую, ровную поверхность и сразу подготавливаем все необходимые нам детали – процессор (ВНИМАНИЕ! Не кладите процессор не на что кроме фирменной подложки), кулер для процессора (ВНИМАНИЕ! Не снимайте защитный экран с кулера, до непосредственной установки на процессор), оперативную память.

Открываем крепеж сокета на материнской плате и убираем защитный кожух.

Устанавливаем процессор, обратите внимание на процессоре и на материнской плате должны совпасть «стрелочки» в углах, это сделано производителями намеренно, чтобы случайно не установить процессор не правильно. После совмещения, защелкните крепеж – тем самым плонто прижав процессор к материнской плате.

Снимаем защитный экран с кулера для процессора, при этом если его перевернете, то в месте соприкосновения с процессором Вы увидите серое вещество – это термопаста, или другими словами теплопроводящее вещество, служащие для улучшения теплообмена между процессором и его кулером.

После размещения кулера на процессоре, необходимо его зафиксировать – в нашем случае для этого есть четыре «ножки – распорки». Распорки проникают в специальные отверстия в материнской плате, и после поворота стержня, «ножки» расходятся, тем самым не давая кулеру свободно двигаться (обратите внимание, что кулер должен плотно прилегать к процессору, в противном случае возможен перегрев и как следствием выход процессора из строя!). После фиксации кулера, его необходимо подключить, разъем подключения находится неподалеку – около него написано «CPU FAN».

Теперь необходимо вставить в материнскую плату оперативную память, разъем для нее находятся в непосредственной близости (в нашем случае за процессором). Для установки памяти необходимо раздвинуть фиксаторы, и вставить плату, то автоматического защелкивания фиксаторов, если они не защелкнулись сами, значит, вы не достаточно сильно надавили или же уже что-то повредили (обратите внимание, что оперативную память можно вставить только одной стороной – выбор очевиден, так как разъемы имеют характерные размеры).

Собственно основные работы с монтажом устройство на материнскую плату завершены. Теперь вернемся к нашему корпусу. Из комплекта материнской платы достаем планку на заднюю панель корпуса, которая будет предотвращать попадание грязи вовнутрь системного блока.

Устанавливаем заглушку, при этом сразу посмотрите, как она должна правильно «лежать». Сделать это можно совместив гнезда на планке с портами материнской платы. Монтируется заглушки с внутренней части корпуса.

После установки заглушки переходим к установке материнской платы. Для этого помещаем ее в корпус, портами направляем к нашей заглушке. Внимательно совмещаем все порты, если это удалось, значит, плату разместили корректно.

Теперь необходимо прикрутить материнскую плату к стенке корпуса, прикручивайте болты аккуратно, при этом сразу не затягивайте, а наживите все болты. После чего их можно слегка протянуть (помните, усилия здесь не требуются, достаточно, того, что материнская плата будет плотно «сидеть»).

Теперь можно приступить к монтажу видеокарты. Тут все просто, сначала примеряемся (к единственному подходящему порту). На задней панели нужно «выломать» планку для установки платы (при этом помним, что у нас в руках хрупкая электроника, и сила тут не нужна – опять же в нашем случае на задней панели корпуса нужно открутить болт, который удерживает планки о случайного «выпадения»).

Аккуратно устанавливаем плату, до автоматического защелкивания крепления, после чего прикручиваем фиксирующую планку на место.

Теперь переходим к двум последним деталям – жесткий диск и его кулер. Сначала прикручиваем кулер к диску, с нижней стороны (там, где видна плата). Так как у нас корпус не рассчитан на дополнительное охлаждение жесткого диска, пришлось немного отогнуть направляющие – по сути, он занял у нас свое место и место Floppy дисковода (которые фактически не используются). Затем диск необходимо разместить в корпусе и прикрутить с обеих сторон в общей сложности четырьмя винтами.

По сути все, – все самое легкое позади, теперь осталось самое сложное. Переходим к подключению всех устройств. Подключить кнопки и диоды на передней панели – пожалуй, самое сложное, так как здесь не обойтись без инструкции на материнскую плату – нужно внимательно изучить инструкцию и только после этого производить подключение! В целом же из подключаемого нужно сделать следующее:

  1. Подключить основное питание материнской платы (самый широкий штекер);
  2. Подключить дополнительно питание материнской платы (четырех контактный разъем возле процессора);
  3. Подключить кнопки, диоды и при наличии порты на передней панели;
  4. Подключить питание жесткого диска;
  5. Соединить порта SATA-1 с жестким диском;
  6. Установить переходник, для подключения питания кулера жесткого диска;
  7. Подключить вентилятор, расположенный на корпусе к соответствующему разъему материнской платы.

Используя стяжки, аккуратно распределить провода внутри корпуса, чтобы они не соприкасались с подвижными и горячими деталями системного блока.

Закрываем боковую панель корпуса, прикручиваем ее двумя винтами.

Все компьютер готов к использованию.

УПС, правда операционной системы на нем пока нет, но это совсем другая история, о которой мы расскажем в следующих обзорах.
