Как обжать витую пару!

Здравствуйте, Уважаемые читатели блога Bezpk.ru. Сегодня поговорим о том как обжать витую пару. Я уверен, что чаще всего вы просто вызываете мастера к себе на дом, чтобы он обжал интернет кабель. Лично у нас за обжим витой пары берут 50-80грн (250-300р).

Но я вам расскажу как самому обжать интернет кабель, чтобы не платить деньги мастеру. Это вас может удивить, потому что если сделаете вы обжим витой пары, то денег у вас уйдет на много меньше. Читайте полную статью чтобы узнать как сделать обжим витой пары.

Как обжать витую пару

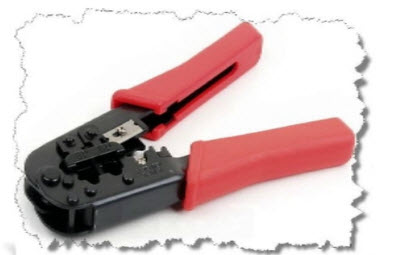

1. Самое главное что вам потребуется для обжима витой пары – это специальный инструмент – обжимка витой пары. Выглядит она так

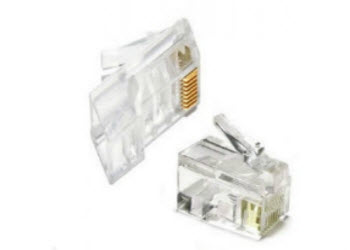

   2. Не менее нужные детали которые вам потребуются – это 2 джека – специальные разъемы которые нужно соединить между собой кабелем. Выглядят они так

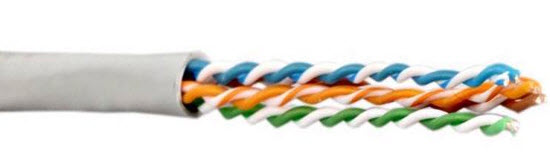

3. Ну и конечно же кабель, как его еще называют витая пара. Который я не буду говорить куда подключается) Для соединения компьютера и ноутбука он тоже применяется, только в каждом устройстве должна стоять сетевая карта. Кабели витой пары бывают разного вида, например для выдерживания минусовых температур есть специальная изоляция. Такой кабель будет стоить немного дороже, а выглядит кабель витой пары вот так

У вас все это уже есть в наличии? Ок! Давайте тогда приступим и посмотрим как обжать витую пару.

Распиновка витой пары

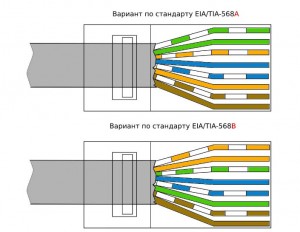

Если же вы решили обжать кабель витой пары самостоятельно, то вам потребуется следовать конкретной схеме подключения каждого проводочка. Схем таких бывает всего две, так что запомнить их у вас не составит труда. Тут надо смотреть на то что вы хотите сделать, или же это будет просто удлинение витой пары, а может и подключение компьютера к роутеру. Поэтому лучше следовать схеме которая расположена ниже. Для увеличения изображения нажмите на картинку.

На рисунке вы можете увидеть как правильно подключить компьютер к сети. На рисунке вы видите две схемы (А и B), в принципе для подсоединения витой пары или просто подключении к сети они равнозначны. Но чаще всего используют такое подключение как на рисунке на схеме (B).

Если вы решили подключать свой компьютер к WiFi роутеру или свитчу, то следует обжимать кабель с обеих сторон одинаково. Ну а если вы хотите обойтись без роутера то вам нужно будет обжать кабель методом (кросс), или как ее еще называют (кроссовер). Смотрите схему на картинке

Витая пара и обжим витой пары

Если вы собираетесь первый раз обжимать кабель витой пары то у вас могут возникнуть некоторые трудности. Поэтому я расскажу вам пару советов чтобы они не возникли.

  • Аккуратно надрежте кабель витой пары (изоляцию)
  • Сразу распутайте провода витой пары, чтобы проще было выставить их в нужном порядке

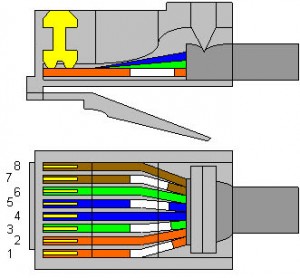

  • Выравняйте их и аккуратно вставьте в разъем RJ-45. Очень важно чтобы провода шли по определенной схеме, смотрите ниже на рисунке.
  •



  • Сделайте так, чтобы металлическая обвертка витой пары тоже зашла в разъем RJ-45. Таким образом вы сможете защитить провода от переломов.
  • После того как все сделали вставляйте разъем в обжималку и обжимайте кабель витой пары.
  •

    httpv://youtu.be/tZr_g4R8U0o

    Если вы все сделаете аккуратно то несомненно у вас все получится. Ну а для того чтобы вставить кабель в разъем сетевой платы дело не хитрое. И если вы все сделали правильно у вас сразу заработает интернет и не будет выскакивать тут. Скоро будет еще один интересный конкурс, и чтобы не пропустить подпишитесь.

    С ув. Евгений Крыжановский
